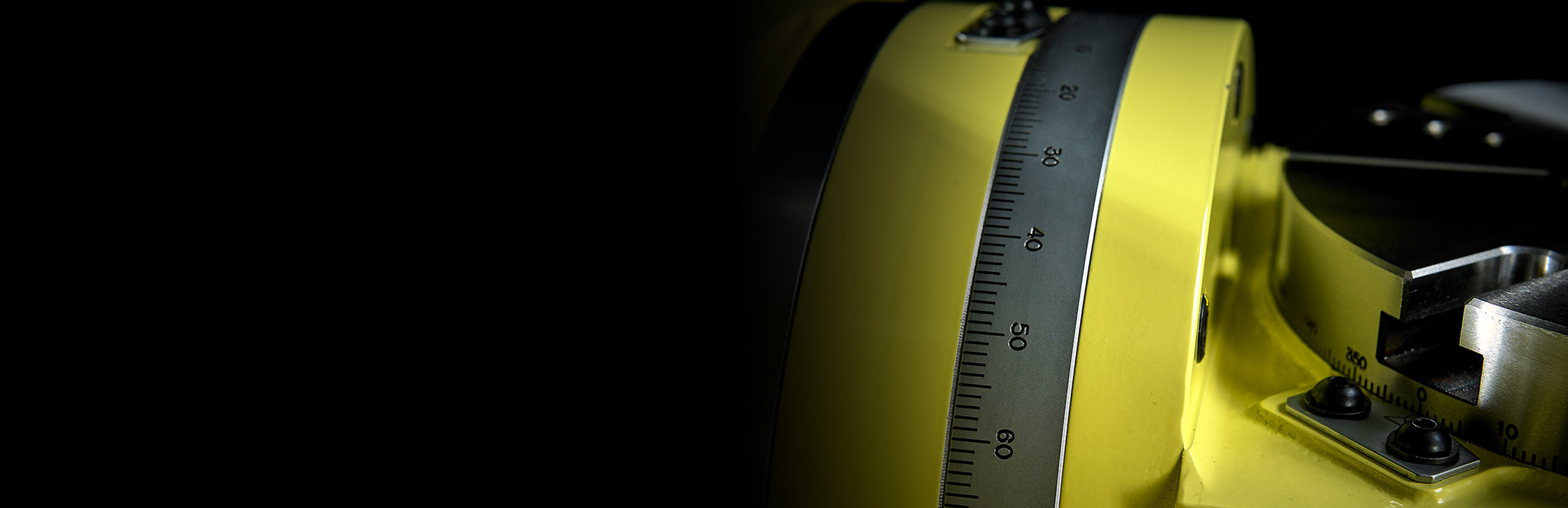

The largest in the Standard Tilting Rotary Table range, the 5AX-550 is one of our best sellers, promising high performance and longevity.
The 5AX-550 features a powerful hydraulic clamping system offering unrivalled high rigidity and durability for medium to large-sized machining centres. Designed specifically for use on horizontal machines and having an optional built-in type 4 ports rotary joint attachment, the 5AX-550 ensures high productivity and accuracy.
![5AX-550 5th Axis Rotary Table](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbHdHIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--749577d40dc5a611102c6224d045f7d668fd02fe/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/2.jpg)
![5AX-550 5th Axis Rotary Table Technical Diagram](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbHNHIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--437add3a054a23153681c5653bcab8edc2d567d8/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-550-100.jpg)
Nikken Rotary Table Catalogue – 2019
(PDF - 62.5 MB)
5AX-550 | ||
---|---|---|
Face Plate Diameter[Ømm] | 550 | |
Table Range/Type | LARGE | |
Diameter of Spindle Hole [Ømm H7] | 130 | |
Number of Spindles x Pitch [mm] | 1 | |
Centre Height (90°) [mm] | 380 | |
Table Height in Horizontal Position (0°) [mm] | 518 | |
Width of T Slot [mm] | 14 | |
AXIS | Rotary | Tilting (0°-105°) |
Clamping System | HYD | HYD |
Clamping Torque [Nm] | 3430 | 6272 |
Table Inertia at Motor Shaft [Kg m2 x 103] | 5.5 | 5.2 |
Servo Motor [min1] | αiF12·2000 | αiF12·2000 |
Min. Increment [Degrees] | 0.001 | 0.001 |
Rotation Speed [min1] | 11.1 | 5.5 |
Total Reduction Ratio | 1/180 | 1/360 |
Indexing Accuracy [sec] | 20 | 60 |
Indexing Accuracy Ultra Precision [sec] | - | - |
Net Weight [Kg] | 1150 | |
Max. Work Load on Table 0° to 30° [Kg] | 500 | |
Max. Work Load on Table 30° to 90° [Kg] | 300 | |
Max. Thrust Load at Table Centre - Tilting Angle = 0° [N] | 31360 | |
Max. Thrust Load 'F' @ 'Lmm' from Table Centre - Tilting Angle = 0° [N] | F9800 @ L=275 | |
Max. Thrust Load 'F' @ 'Lmm' from Table Faceplate - Tilting Angle = 90° [N] | F19600 @ L=0 F14120 @ L=200 |
|
Strength of Worm Wheel Without Brake (Against Dynamic Cutting Thrust) - Tilting Angle = 90° [FxL Nm] | 2548 | |
Max. Work Inertia [Kg m2] | 23 | |
Driving Torque [Nm] | 864 |
